電子零件刮傷、靜電損壞怎麼避免？IC Tray 規格與選材重點

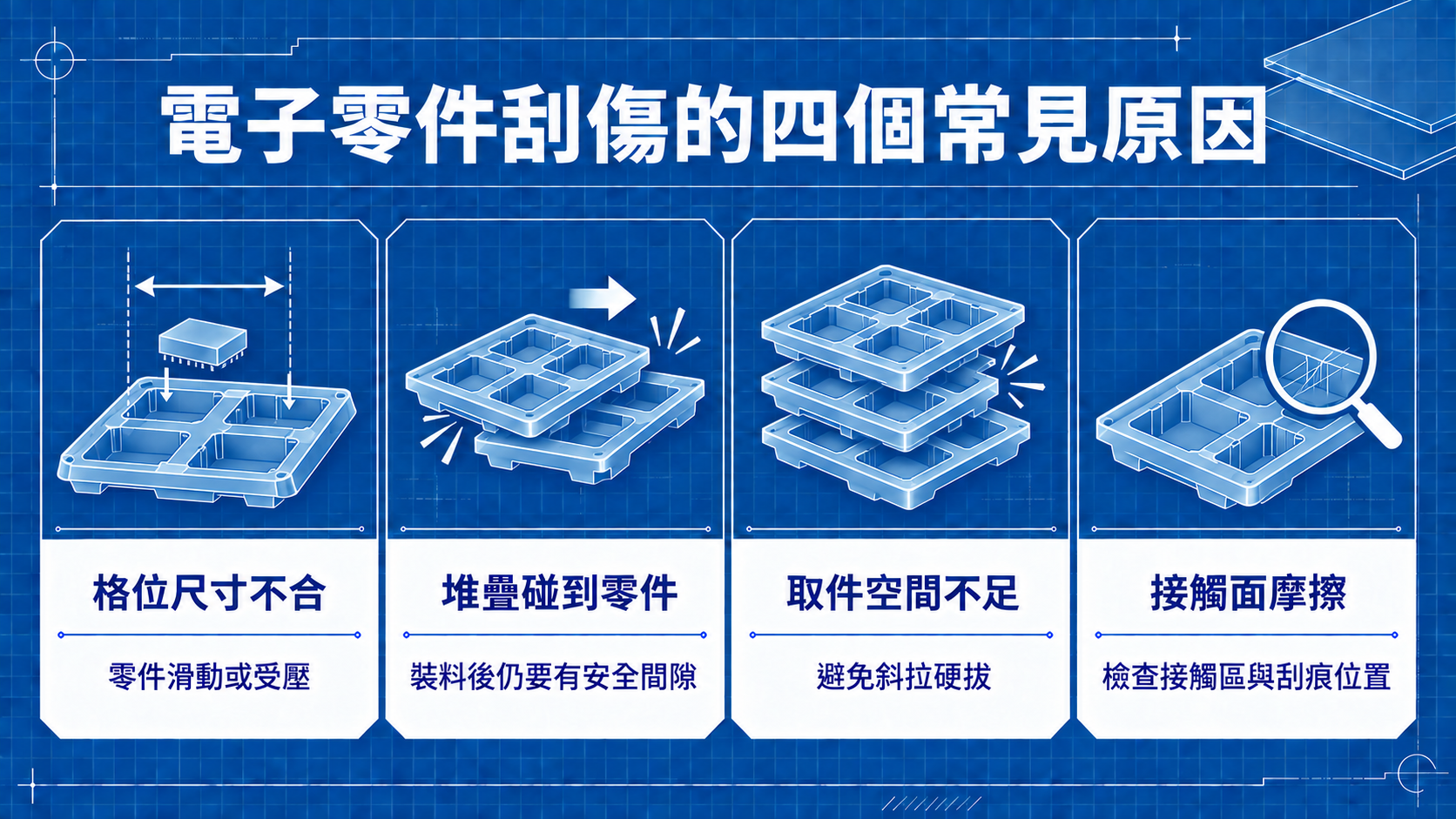

電子零件在格位、堆疊與取放過程中為什麼可能出現刮傷？

常見原因有四個：

• 格位尺寸不合：格位太大，零件會滑動或旋轉；太緊則可能擠壓端子、鍍層或外觀面。支撐點應避開端子等脆弱位置。
• 堆疊後碰到零件：空盤能堆疊，不代表裝入零件後仍有安全間隙，應以裝料狀態檢查。
• 取件空間不足：若人工需要斜拉硬拔，或工具經常碰到零件，應調整格位深度與取件空間。
• 接觸面產生摩擦：若零件表面或鍍層容易刮傷，應檢查格位接觸區與實際刮痕位置。

有刮傷紀錄時，先提供刮傷位置、發生環節與現用 Tray，才能判斷該調整哪個結構。

刮痕位置也能幫助縮小原因。側邊刮傷可先看格位間隙與盤內滑動；端子或凸點受傷，則先檢查支撐位置與堆疊間隙。若刮痕只在取件後出現，問題多半在手指、工具或夾具的進入路徑。先依刮痕位置找原因，比直接加厚或更換材料更有效。

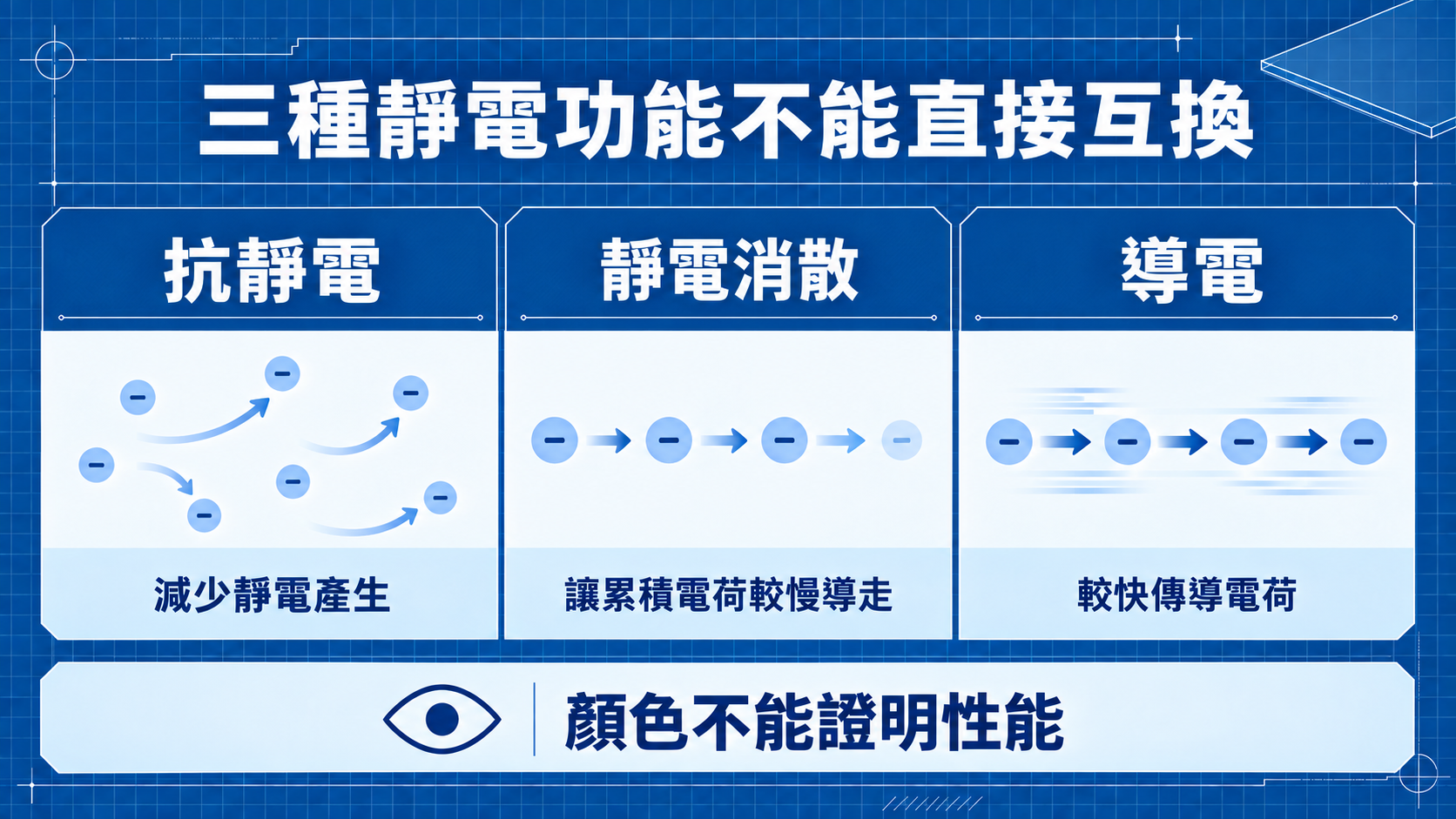

抗靜電與導電 Tray 是相同功能嗎，該依哪些使用條件確認？

不相同。抗靜電材料的重點是減少接觸、摩擦或分離時產生的靜電；靜電消散材料讓累積電荷較慢地導走；導電材料則能較快傳導電荷。

先確認零件是否怕靜電；產線已有 ESD 規範，就依規範選材。沒有規範時，應先約定要測的性能，避免只在規格上寫「防靜電」。

白色常見於抗靜電包材，黑色常見於導電包材，但顏色不能證明性能。實際驗收要看表面電阻與測試結果，不能把抗靜電、靜電消散與導電材料直接互換。ANSI/ESD S541 也把包裝材料視為靜電防護的一部分。

同樣標示「抗靜電」的 Tray，性能不一定相同。採購時應把產線採用的判定標準寫進規格，讓樣品與量產使用同一方式驗收。重點不是材料叫什麼、盤體是什麼顏色，而是成品盤是否通過既定測試。

格位配置、成型深度與板片厚度會如何影響固定、堆疊與取放？

格位不是越多越好。排得太密雖能增加裝載量，卻可能壓縮取件空間，甚至干擾自動化取放。

裝載量不能犧牲取件空間

在盤體尺寸不變時，增加格位可能降低每件產品分攤的 Tray、外箱與搬運需求。

但格位過密會縮小支撐結構與操作空間，人工或設備都可能更難取件。

因此，格位配置要看整體作業效率，不是只追求一盤裝得更多。

例如，縮小格位間距雖然能多放幾個零件，但若手指無法直接取件，或吸嘴必須重新調整角度，省下的盤數可能會被較長的作業時間抵消。格位數量應以取放順暢為前提。

Tray 若要反覆使用，也應以實際搬運、堆疊與清潔後的盤體狀態判斷，不能只用格位數量推算週轉次數。

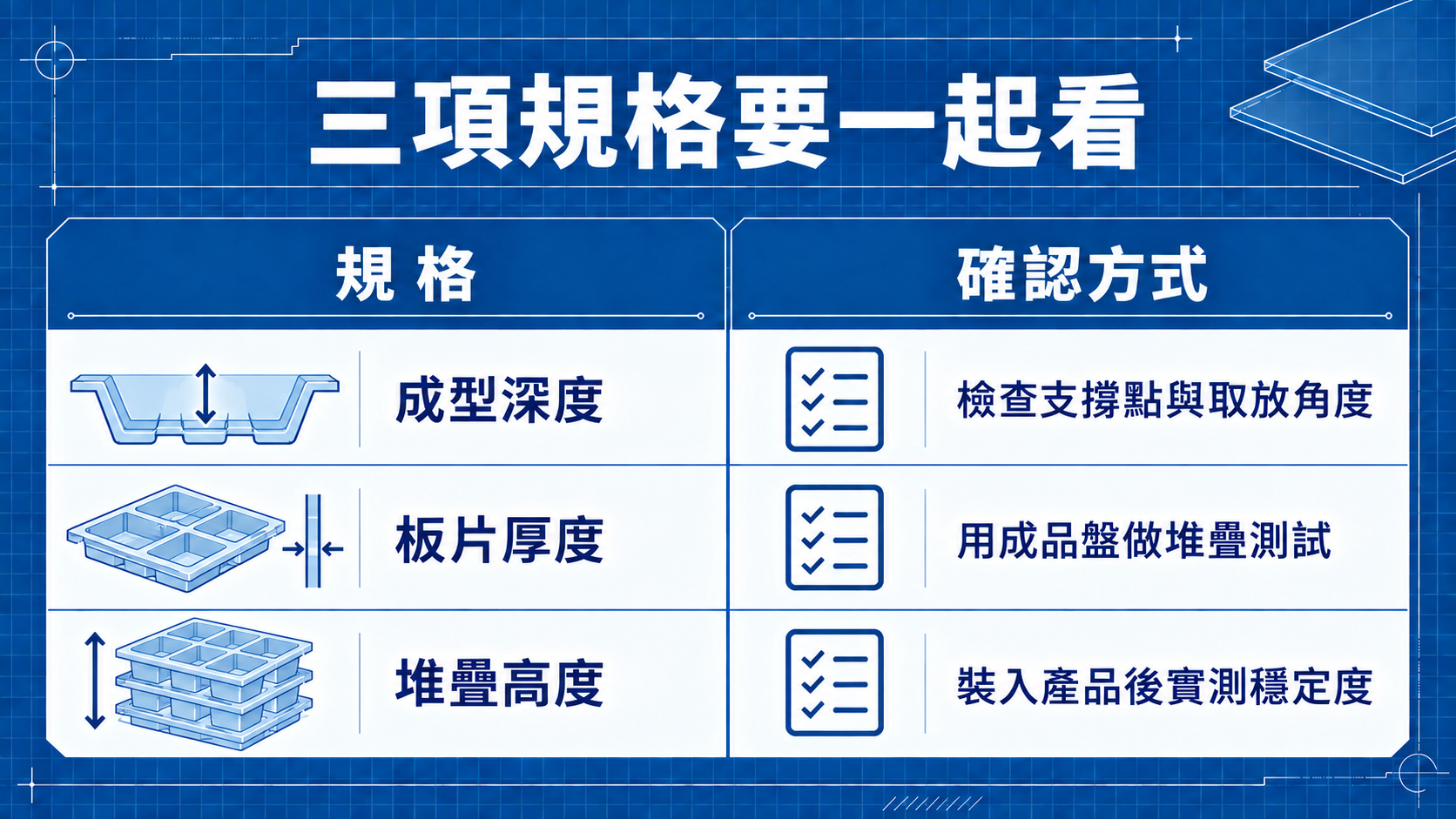

成型深度、板片厚度與堆疊高度

這三項會互相牽動，應以裝入零件後的實際狀態確認。

板片變厚，不代表成型後每個位置都等比例變厚。深拉伸或轉角處可能比平面薄，仍要看成品盤；堆疊時也要把零件高度算進去，確認上下盤之間仍有間隙。

固定效果也不能只看靜止狀態。樣品盤裝入零件後，應依實際搬運方式檢查是否滑動，再確認堆疊後有沒有壓到產品。若人工取放順利，但自動化設備無法靠近取件位置，格位仍需要調整。

什麼情況值得從現成 Tray 改成客製 IC Tray？

台灣採購若找到的現成盤能穩定承載、順利取放並符合 ESD 規範，通常沒有必要開模。若仍反覆刮傷、堆疊干涉，或需要填塞才能使用，就值得評估客製。

是否值得開模，不要只比 Tray 單價。現成盤若持續增加不良、重工或取放時間，長期成本可能高於客製；數量少、問題偶發時，則未必需要開模。比較時應看整個使用週期，再依預計用量分攤模具與開發成本。

現成盤與客製盤的差異，應回到問題能否被解決。若現成盤只需調整放置方向就能正常使用，不必急著開模；若每批都要人工填塞、挑除刮傷品或重新包裝，客製盤才可能產生實際效益。

詢問客製時，先提供零件樣品或圖面與現用 Tray，讓供應端直接比對異常位置。馬拉松企業可從板片、模具設計到真空成型銜接製作，並依零件樣品討論格位、材料與盤體結構。

常見問題

Q1、板片越厚，IC Tray 的保護性就越好嗎？

不一定。厚度主要影響盤體剛性；若刮傷來自格位過大、堆疊碰觸或取件摩擦，加厚不會直接解決。

Q2、同一款 IC Tray 可以直接承載尺寸相近的不同零件嗎？

不建議只看外形接近就共用。先確認支撐點、端子位置與取件空間，避免零件在盤內滑動或受壓。

Q3、Tray 疊起來會晃時，應先檢查零件尺寸還是盤體結構？

先看裝入零件後的堆疊狀態。若晃動只在裝料後出現，通常要檢查產品高度、支撐位置與上下盤間隙。

Q4、抗靜電 Tray 能否長期維持相同功能表現？

不能只憑初次測試判定。材料經使用、清潔或存放後，表面電阻可能改變，應依產線規範定期確認。



台灣企業若持續遇到刮傷、壓痕或取件不順，可先整理刮傷位置、發生環節與現用 Tray，再判斷要調整格位或改用客製盤。若有電子零件承載或靜電防護需求，歡迎提供零件樣品或圖面，與我們討論合適規格。
